東邦亜鉛㈱製 ソフトカームシリーズ
取り扱い遮音・防音・制振・放射線遮へい材一覧
|
0.3m/mの遮音板 |
高純度『鉛』製品 |
ソフトカームの特徴
●ソフトカームの「鉛」は高密度(11.34)のため重く、高い遮音性能を持っています。また鉛は非常に軟らか く共振現象を起こさないので、薄くて効果の大きな理想的な遮音材料です。
●ソフトカームは高純度(99.99%以上)の直接鋳造鉛板を単体あるいは複合板に加工した製品ですので特 殊な工具を必要とせず、切断、接着、固定が容易です。
●ソフトカームの「鉛」は化学物質を一切含みませんので「ホルムアルデヒド発散建築材料」対象外です。
●ソフトカームの「鉛」は防音以外にも有害放射線の遮へい、防水用など広い用途にご利用いただけます。 |

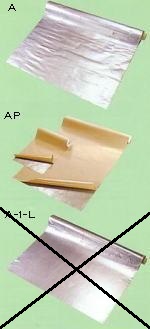

ソフトカーム「鉛」の規格
|
名 称 |
鉛厚 |
貼合材 |
寸 法 |
特徴・用途 |
|
A-1 |
0.3 |
|
940*10,000 |
純度99.99%以上の鉛板
空調ダクトの、配管のラギング
木造家屋の床下への敷き込み |
A-2 |
0.5 |
940*10,000
460*10,000 |
A-3 |
1.0 |
940* 5,000
460* 5,000 |
AP-1 |
0.3 |
粘着材 |
920*10,000
460*10,000 |
片面に粘着剤が付いているので接着作業が容易。
空調ダクトの、配管のラギング |
AP-2 |
0.5 |
940*10,000
460*10,000 |
AP-3 |
1.0 |
460* 5,000 |
A-1-L |
0.3 |
プラスチック
フィルム |
920*10,000 |
片面にプラスチックフィルムをラミネートしてあるので強度が大 |
|
P-1 |
0.3
0.5
1.0
1.5
2.0 |
シナベニヤ
t=4、5,5 |
3'*6'
3'*7'
1m*2m
(3mmベニヤ
は3'*6'のみ) |
主に塗装仕上げ用
防音扉 |
P-2 |
ラワンベニヤ
t=3、4、5.5 |
鉛を中心にサンドイッチにしたタイプ |
P-3 |
ラワンベニヤ
t=3、4、5.5 |
主にクロス仕上げ用、天井、壁床などP-5と共に使用頻度大。 |
|
P-5 |
0.3
0.5
1.0
1.5
2.0 |
石膏ボード
t=9.5、12.5、15 |
3'*6'
(910*1,820)
1m*2m |
準不燃材料QM-9713
防、耐火構成材料。天井、壁等P-3と共に使用頻度大 |
P-6 |
ラスボード
T=7、9 |
塗り壁下地用 |
P-10 |
ケイカル板
t=10、12 |
防、耐火構成材料 |
|
P-7 |
0.3
0.5
1.0
1.5
2.0 |
フレキシブルボード
t=5 |
3'*6'
(910*1,820) |
強度を生かし、工事建家、防音ボックスなどに使用。 |
P-8 |
木毛セメント板
t=20 |
準不燃材料QM-9714
吸音をかねた防音材。
工事建家、防音ボックス
|
P-9 |
カラー鉄板
t=0.4 |
小型機械のケーシング |
|
TP-1 |
0.3 |
粘着材 |
40*10,000 |
主にPタイプの目地処理材として使用 |
TP-2 |
0.5 |
TP-3 |
1.0 |
40*5,000 |
TP-4 |
1.5 |
TP-5 |
2.0 |
防音ドア |
種類 |
材質 |
扉表面材 |
標準枠寸法 |
特徴・用途 |
|
HGタイプ |
木製 |
セン柾突板
(ウレタン塗装) |
868*2,053*120 |
D-35と高性能タイプ
スタジオ、ピアノ室、
リスニングル-ム |
LGタイプ |
868*2,053*120
(片開寸法) |
普及タイプ(親子・開閉も有)
寝室、カラオケルーム、トイレ等 |
STタイプ |
鋼製 |
鉄板・防錆塗装 |
868*2,053*120
(片開寸法) |
スチール製(親子・開閉も有)
スタジオ、工場、機械室 |
上記以外の仕様も特注品として作成いたしますので、まずはお問い合わせください。 |
|
放射線遮へい材 |
X線防護壁の耐火1時間構造 大臣認定取得 |
●高純度の鉛板及び鉛板と各種建材を貼合わせた積層板です。
の種類と寸法 |
|
ソフトカーム鉛貼合積層板(単位mm) |
記号 |
貼合材 |
鉛厚 |
寸法 |
XP-1 |
シナベニヤ 5.5 |
1.0
1.5
2.0
|
3'*6'
3'*3'
1m*2m |
XP-2 |
ラワンベニヤ 3 両面 |
XP-3 |
ラワンベニヤ 4 |
XP-3 |
ラワンベニヤ 5.5 |
XP-5 |
石膏ボード 9.5 |
XP-5 |
石膏ボード 12.5 |
XP-7 |
フレキシブルボード 5 |
XP-10 |
ケイカル板 12 |
※ラワンベニヤ・シナベニヤはF☆☆☆☆タイプを使用しています。
※上記以外の鉛厚(2mmを超えるもの等)、貼合材、寸法はご相談ください。 |
|
|
|
鉛 板 |
記号 |
厚さ(mm) |
寸法(mm) |
XA-3 |
1.0 |
920*1,830
1,010*2,010 |
XA-4 |
1.5 |
XA-5 |
2.0 |
|
|
|
鉛コーナーテープ |
|
厚さ(mm) |
寸法(mm) |
鉛コーナー
テープ |
1.5 |
30*30*930 |
2.0 |
※ 鉛テープの納入は1束(10本入)単位になります。 |
|
|
|
鉛テープ(粘着剤付き) |
記号 |
厚さ(mm) |
寸法(mm) |
XTP-3 |
1.0 |
40*5,000 |
XTP-4 |
1.5 |
XTP-5 |
2.0 |
|
|
|
アルミ製放射線防護扉 |
記号 |
鉛厚(mm) |
寸法(mm) |
ガラス寸法(mm) |
ALD-1 |
1.0
1.5
2.0 |
扉 800*2,000
枠 857*2,054 |
--- |
ALD-2 |
300*400 |
ALD-3 |
扉 1,200*2,000
枠 1,262*2,054 |
--- |
ALD-5 |
1.5
2.0 |
有効開口1,000*2,000
枠 2,310*2,210 |
--- |
<標準仕様> |
扉 : |
ポリ合板(アイボリー)
シナ合板無塗装
その他ポリ合板もご指定できます。 |
|
枠 : |
アルミ製(アルマイト処理)
枠見込100mm(引戸を除く) |
|
金具: |
丁番、ドアクローザー(引戸を除く)
取手、鍵
フランス落とし(親子扉)
引手、鍵、引戸クローザー(引戸) |
|
アルミ製放射線防護覗窓 |
記号 |
鉛厚(mm) |
寸法(mm) |
ガラス寸法(mm) |
ALW-1 |
1.0
1.5
2.0 |
300*400 |
355*455 |
ALW-2 |
400*600 |
455*655 |
ALW-3 |
600*800 |
655*855 |
ALW-4 |
800*1,000 |
855*1,055 |
ALW-5 |
600*1,200 |
655*1,255 |
ALW-6 |
800*1,600 |
855*1,655 |
<標準仕様> |
枠 :アルミ製(アルマイト処理)
枠見込100mm(引戸を除く) |
|
※ 上記以外の寸法もご相談ください。
|
|
木製放射線防護扉 |
記号 |
鉛厚(mm) |
寸法(mm) |
ガラス寸法(mm) |
WD-1 |
1.0
1.5
2.0 |
扉 800*2,000
枠 868*2,053 |
--- |
WD-2 |
300*400 |
WD-3 |
扉 1,200*2,000
枠 1,272*2,053 |
--- |
WD-4 |
300*400 |
WD-5 |
扉 800*2,000
枠 868*2,053 |
--- |
WD-6 |
300*400 |
WD-7 |
200*300*8枚 |
<標準仕様> |
扉 : |
シナベニヤ無塗装 |
|
枠 : |
防虫ラワン 枠見込120mm |
|
金具: |
丁番、取手、
フランス落とし(親子扉)付き |
|
|
ガラリ(WD-5,6のみ):250mm*500mm |
|
木製放射線防護覗窓 |
記号 |
鉛厚(mm) |
寸法(mm) |
枠寸法(mm) |
WL-1 |
1.0
1.5
2.0 |
300*400 |
365*455 |
WL-2 |
400*600 |
465*665 |
WL-3 |
600*800 |
665*865 |
WL-4 |
800*1,000 |
865*1,065 |
WL-5 |
600*1,200 |
665*1,265 |
WL-6 |
800*1,600 |
865*1,665 |
|
|
|
|
|
|
※写真は仕上塗装済みですが、製品は防錆塗装まで(仕上塗装別途)となります。 |

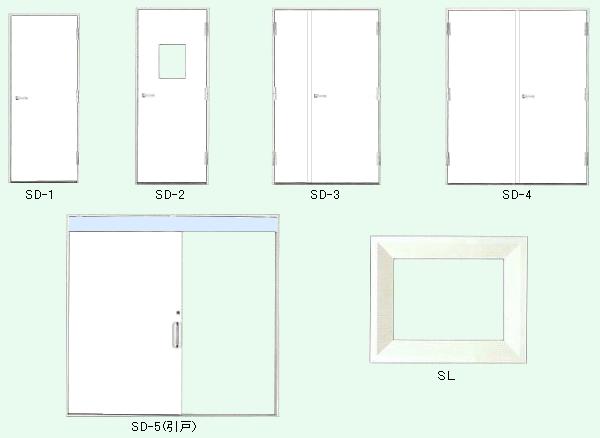

鋼製放射線防護扉 |
記号 |
鉛厚(mm) |
寸法(mm) |
ガラス寸法(mm) |
SD-1 |
1.0
1.5
2.0 |
扉 800*2,000
枠 858*2,050 |
--- |
SD-2 |
300*400 |
SD-3 |
扉 1,200*2,000
枠 1,264*2,050 |
--- |
SD-4 |
扉 1,600*2,000
枠 1,664*2,050 |
--- |
SD-5 |
有効開口 1,000*2,000
枠 2,240*2,223
|
--- |
<標準仕様> |
扉 : |
防錆塗装 |
|
枠 : |
防錆塗装 枠見込120mm(引戸を除く) |
|
金具: |
丁番、取手、
フランス落とし(親子扉、両開き扉)
ドアクローザー付き |
|
鋼製放射線防護覗窓 |
記号 |
鉛厚(mm) |
ガラス寸法(mm) |
枠寸法(mm) |
SL-1 |
1.0
1.5
2.0 |
300*400 |
435*535 |
SL-2 |
400*600 |
535*735 |
SL-3 |
600*800 |
735*935 |
SL-4 |
800*1,000 |
935*1,135 |
SL-5 |
600*1,200 |
735*1,335 |
SL-6 |
800*1,600 |
935*1,735 |
<標準仕様> |
枠 : |
防錆塗装 枠見込120mm
(引戸を除く) |
|
|
|
|
|
