取り扱い商品

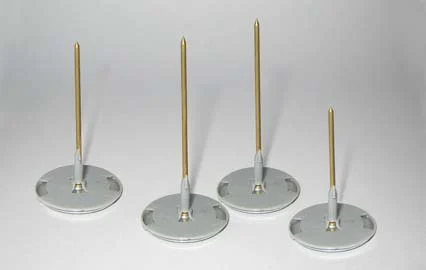

ＡＴピン
保温・保冷・断熱・消音工事用／絶縁座金付きスポット鋲
ＴＷシステム ＡＴシリーズ／後打ち溶接工法
ＴＷシステム／ＡＴピンは官公庁試用物件にも使用可能。
国土交通省 公共建築工事標準仕様書 機械設備工事編 第２編 「第3章」「第1節」「保温材、外装材及び補助材」「鋲」に準じています。
ＡＴピン特徴
- ●TWシステム専用の座金付き絶縁ピンです。
- ●ALKや亀甲金網などの上から施工できます。
- ●TWシステムに合わせた特殊な先端で安定した接着
力を発揮 - ●ATピン１梱包に専用プラグが１個付属。
ＡＴピン規格
| 品 名 | Ｌ寸法(mm) | 入数/箱 |
|---|---|---|
| ATP-17 | 17mm | 2,000 |
| ATP-22 | 22mm | |
| ATP-24 | 24mm | |
| ATP-38 | 38mm | |
| ATP-46 | 46mm | |
| ATP-49 | 49mm | |
| ATP-72 | 72mm | 1,000 |
| ATP-96 | 96mm |
・ＡＴピンは全て絶縁ピンです。
・１梱包に専用プラグ１個と六角レンチ(1.5mmと2.5mm)2本が付属してます。
※ 施工手順や取り扱い上に注意事項（取り扱い説明書・カタログ等に記載）をよくお読みの上ご使用ください。
ＡＴピン適応表
| 形状 | 厚さ | 種類 | 密度(kg/m3) | 仕様(例） | 適用ＡＴピン |
|---|---|---|---|---|---|
| ロール | 25mm | GW | 24～32 | ALK+金網 | ＡＴＰ－１７ |
| RW | 40 | ALK+金網 | ＡＴＰ－1７ | ||
| 40以上 | ALGC+金網 | ＡＴＰ－２２ | |||
| 50mm | GW | 24～32 | ALK+金網 | ＡＴＰ－３８ | |
| RW | 40 | ALK+金網 | ＡＴＰ－３８ | ||
| 40以上 | ALGC+金網 | ＡＴＰ－４６ | |||
| ボード | 25mm | GW | 24～40 | ALGC | ＡＴＰ－２２・ＡＴＰ－２４ |
| 24～96 | ALGC+金網 | ＡＴＰ－２４ | |||
| GC+パンチングメタル | |||||
| RW | 40～120 | ALGC | ＡＴＰ－２４ | ||
| ALGC+金網 | |||||
| GC+パンチングメタル | |||||
| 40mm | GW | 24～96 | GC | ＡＴＰ－３８ | |
| GC+パンチングメタル | |||||
| 50mm | GW | 24～40 | ALGC | ＡＴＰ－４６・ＡＴＰ－４９ | |
| 24～96 | ALGC+金網 | ＡＴＰ－４９ | |||
| GC+パンチングメタル | |||||
| RW | 40～120 | ALGC | ＡＴＰ－４９ | ||
| ALGC+金網 | |||||
| GC+パンチングメタル | |||||
| 75mm | GW | 32～120 | GC | ＡＴＰ－７２ | |
| GC+パンチングメタル | |||||
| 100mm | GW | 32～120 | GC | ＡＴＰ－９６ | |
| GC+パンチングメタル | |||||
| 波板 | 25mm | RW | 40 | ALGC | ＡＴＰ－１７・ＡＴＰ－２２ |
| 50mm | RW | 40 | ALGC | ＡＴＰ－４６ |
ＡＬＧＣ＝アルミガラスクロス を表します。
お見積もりのご依頼
ＡＴピン
| 品 名 | Ｌ寸法 | 入数 （本/箱） |
見積数量 | |
|---|---|---|---|---|
| ＡＴＰ－１７ | 17mm | 2,000 | 箱 | |
| ＡＴＰ－２２ | 22mm | 2,000 | 箱 | |
| ＡＴＰ－２４ | 24mm | 2,000 | 箱 | |
| ＡＴＰ－３８ | 38mm | 2,000 | 箱 | |
| ＡＴＰ－４６ | 46mm | 2,000 | 箱 | |
| ＡＴＰ－４９ | 49mm | 2,000 | 箱 | |
| ＡＴＰ－７２ | 72mm | 1,000 | 箱 | |
| ＡＴＰ－９６ | 96mm | 1,000 | 箱 |
